무대조명은 공연예술의 핵심 요소로, 적절한 조명 설계는 무대 위의 감정과 분위기를 극대화합니다. 오늘날 극장과 공연장에서 사용되는 대부분의 무대조명은 PAR, Fresnel, ERS라는 세 가지 기본 범주로 분류됩니다. 각 조명 기구는 고유한 광학적 특성과 활용 목적을 가지고 있으며, 조명 디자이너는 이들의 특징을 이해하고 상황에 맞게 선택해야 합니다.
무대조명 종류 : PAR 특징과 활용
PAR은 Parabolic Aluminized Reflector의 약자로, 수년간 무대조명의 필수품으로 자리 잡았습니다. 이 조명의 가장 큰 특징은 렌즈, 반사판, 광원이 하나의 밀폐된 빔 하우징 안에 통합되어 있다는 점입니다. PAR 램프는 약간 타원형인 매우 강렬한 광선을 생성하며, 램프 자체에 렌즈와 반사판이 포함되어 있기 때문에 광선의 크기를 변경하려면 램프 전체를 교체해야 합니다.
현장에서는 PAR64와 PAR46이 가장 많이 사용됩니다. 특히 PAR46은 8개의 조명기를 직렬 연결하여 1조로 사용하는데, 램프가 터지기 쉬워 조심히 사용해야 합니다. 일정한 빛줄기를 보여주는 라이트 커튼 효과에 자주 활용되며, 이는 콘서트나 대형 행사에서 극적인 시각 효과를 만들어냅니다.
PAR 램프는 빛이 퍼지는 정도에 따라 여러 종류로 나뉩니다. VNSP(very narrow spot)는 매우 좁게 퍼지고, NSP(narrow spot)는 좁게 퍼지며, MFL(medium flood)은 중간 정도, WFL(wide flood)은 넓게 퍼집니다. 이러한 다양한 옵션은 조명 디자이너에게 선택의 폭을 제공하지만, 램프 전체를 교체해야 한다는 제약은 여전히 존재합니다.
ETC의 Source Four PAR은 이러한 한계를 극복한 혁신적인 제품입니다. 교체 가능한 렌즈 세트가 포함된 단일 조명기구로, 빔 크기를 훨씬 쉽고 저렴하게 조절할 수 있습니다. 또한 LED PAR 조명은 젤 필터 없이도 색상을 변경할 수 있고 발열이 적어 안전하기 때문에 기존 PAR 조명을 대체하기 시작했습니다. 특수 설계된 렌즈를 조명 전면에 장착하면 빔 모양과 크기도 조절할 수 있어, PAR 조명의 가격이 저렴하고 가벼우며 강한 빛줄기를 만들어낸다는 전통적 장점을 유지하면서도 현대적 편의성을 더했습니다.
Fresnel 조명의 광학 구조와 장점
Fresnel 조명은 빛의 크기와 모양을 어느 정도 조절할 수 있는 최초의 조명 방식입니다. 이 조명의 이름은 프랑스 물리학자 우귀스탬 장 프레넬에서 유래했으며, 그가 1800년경에 고안한 렌즈는 원래 등대에 사용하기 위해 설계되었습니다. 이 렌즈는 앞면에 있는 동심원 무늬가 특징이며, 1930년경부터 극장 조명기에 장착되어 사용되었습니다.
Fresnel 조명은 좁은 스팟 조명부터 넓은 플러드 조명까지, 일반적으로 10°~55°의 범위에서 빛의 크기를 조절할 수 있습니다. 이러한 유연성 덕분에 무대 전체를 비추는 일반적인 커버 조명 용도뿐만 아니라, 무대의 특정 부분을 강조하거나 공연 중 특정 요소를 부각하는 '스페셜 조명'으로도 다용도로 활용됩니다.
Fresnel 빔의 가장 큰 장점은 가장자리가 매우 부드럽다는 것입니다. 이는 일반적인 커버 조명이나 무대 조명을 만들 때 자연스럽게 블렌딩하기에 적합하며, 여러 조명을 겹쳐 사용할 때 경계선이 눈에 띄지 않는 부드러운 워시 효과를 만들어냅니다. 또한 '반도어'라는 액세서리를 조명 전면, 즉 컬러 렌즈 앞쪽에 장착하면 빛의 형태를 조절하고 원치 않는 영역으로 빛이 새어 나가는 것을 방지할 수 있습니다.
텅스텐 Fresnel의 작동 원리는 독특합니다. 렌즈는 고정된 위치에 있고, 램프와 반사판이 함께 움직여 빛의 크기를 조절합니다. 램프가 렌즈에 가까울수록 빛의 폭이 넓어지고, 렌즈에서 멀어질수록 빛의 폭이 좁아집니다. 이와 유사한 유럽식 'PC 렌즈'도 있는데, PC 렌즈는 평면 볼록 렌즈를 사용하며 작동 방식은 Fresnel 렌즈와 비슷합니다. 다만 PC 렌즈는 Fresnel 렌즈보다 가장자리가 더 선명하고, 줌 범위가 더 넓으며(6°~60°), 반도어를 사용하여 빔 모양을 대략적으로 조절할 수도 있습니다.
ERS 조명의 정밀 제어 기능

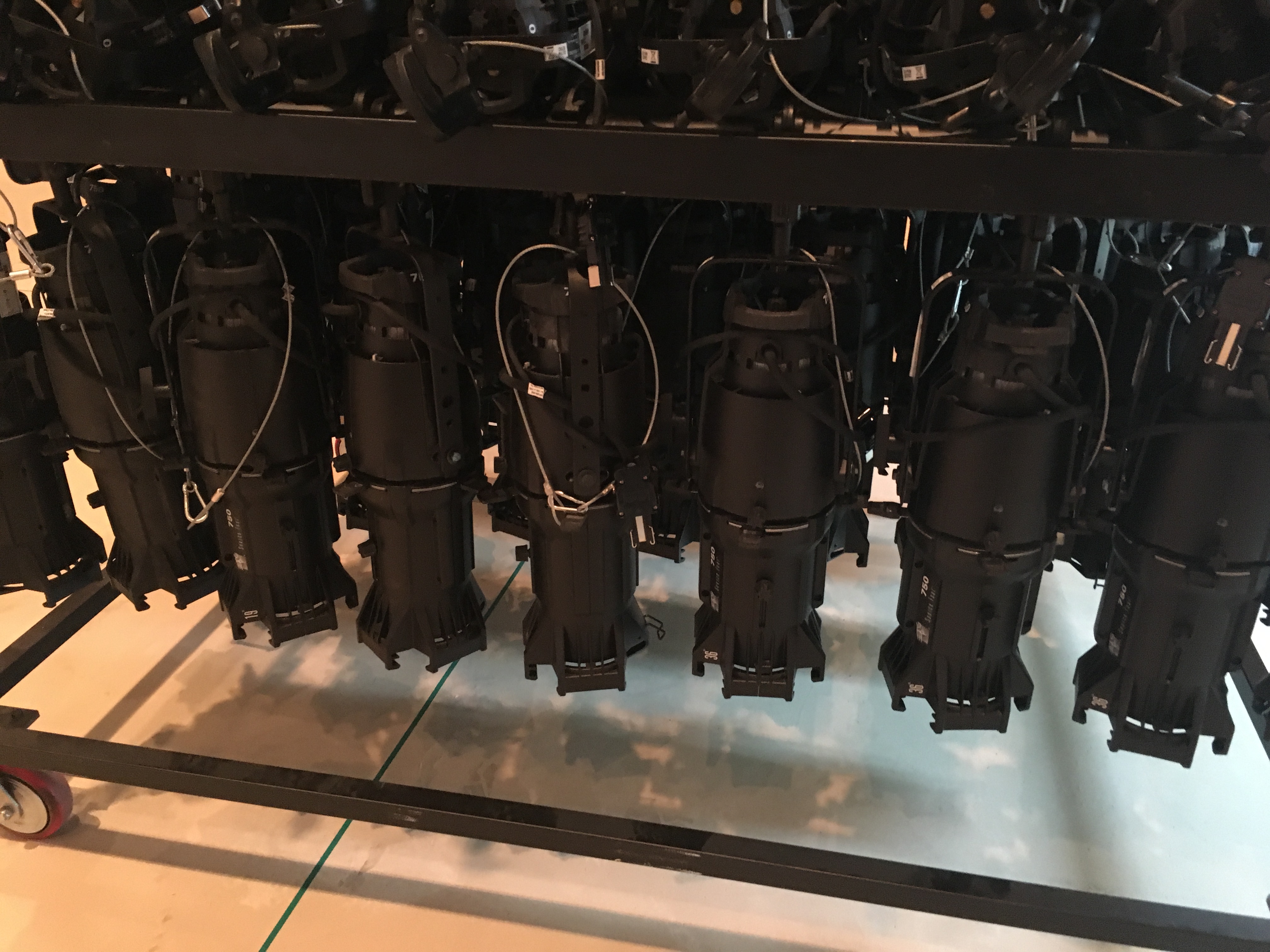

ERS는 렌즈가 장착된 무대 조명기의 대표적 형태로, 실제 사용 빈도가 가장 높은 기종입니다. 유럽에서는 프로파일 스폿(Profile spot)이라고도 부르는데, 이는 이미지나 도형의 윤곽을 투사하는 능력 때문에 붙여진 이름입니다. 실제 현장에서는 'Source Four' 또는 '서스포'로 더 많이 불리는데, 이는 유명 조명 회사인 ETC에서 생산한 유명한 조명 기구 시리즈입니다.
ERS는 광학적으로 가장 복잡한 조명 기구이지만, 방출하는 빛을 가장 정밀하게 제어할 수 있는 기능을 제공합니다. 가장자리가 날카롭거나 부드러운 광선을 자유롭게 투사할 수 있으며, 렌즈나 조리개를 조절하여 광선의 크기를 조절할 수 있습니다. 또한 내부 프레임 셔터를 사용하여 광선의 모양을 변형할 수도 있고, 고보를 사용하여 패턴을 투사하거나 광선에 질감을 더할 수도 있습니다.
크게 '고정 빔'과 '줌' 두 가지 종류가 있습니다. 고정 빔은 렌즈 시스템에 의해 빔 각도가 미리 정해져 있으며, 19°, 26°, 36°, 50° 등 다양한 각도로 제공됩니다. 더 좁은 5°, 10°, 14°나 넓은 70°, 90° 변형도 존재합니다. 빔의 가장자리(선명 또는 연화)는 변경할 수 있지만, 빔의 크기를 조절하려면 아이리스라는 액세서리가 필요합니다.
줌은 독립적으로 제어되는 한 쌍의 렌즈를 사용하며, 이 렌즈들을 조정하여 빔 크기를 좁은 스팟에서 넓은 빔까지 변경할 수 있습니다. 조정 범위는 조명 기구의 빔 각도에 따라 다르지만, 일반적으로 '협대역 줌'과 '광대역 줌' 옵션이 모두 제공됩니다. 협대역 줌은 빔 각도를 15°에서 30°까지 조정할 수 있게 해주고, 광대역 줌은 25°에서 50°까지 조정할 수 있게 해줍니다.
ERS의 가장 강력한 기능 중 하나는 네 개의 프레임 셔터입니다. 이를 통해 빔의 형태를 정밀하게 조절할 수 있으며, 무대 위의 특정 영역만을 정확하게 조명하거나 불필요한 부분을 차단할 수 있습니다. 또한 고보를 사용하여 창문과 같은 패턴을 투사하거나 나뭇잎 무늬와 같은 질감을 빔에 추가하여 디자인에 입체감과 깊이를 더할 수 있습니다. 이러한 특성 덕분에 ERS는 단순한 조명을 넘어 무대 위에 이야기를 그려내는 예술적 도구로 활용됩니다.
무대조명의 세 가지 기본 범주인 PAR, Fresnel, ERS는 각각 고유한 장점과 활용 방법을 가지고 있습니다. PAR은 저렴하고 강력한 빛을 제공하며, Fresnel은 부드러운 블렌딩과 다용도성을, ERS는 최고의 정밀성과 창의적 가능성을 제공합니다. 조명 디자이너는 이들의 특성을 깊이 이해하고 현장 상황에 맞게 적절히 선택함으로써, 관객에게 잊지 못할 시각적 경험을 선사할 수 있습니다.
[출처]
Stage Lighting Design Part 4: https://blog.etcconnect.com/stage-lighting-design-part-4
