Key, Legend를 보고 공연에 사용된 조명기의 종류와 수량을 파악했다면 이제 본게임에 들어갈 차례입니다. 도면을 보면 수많은 심볼들과 영어단어, 숫자들이 쓰여 있어 아찔해집니다. 하지만 도면을 제대로 파악하지 못하면 배턴을 잘못 내리거나 엉뚱한 곳에 행잉을 해서 작업 시간이 배로 들어갈 수도 있습니다. 특히 LINE SET SCHEDULE과 배턴 번호 체계를 정확히 이해하지 못하면, 극장 기계실과 소통할 때마다 혼선이 생깁니다.
조명 도면과 LINE SET SCHEDULE 구조 이해
조명 배치도는 보통 A3 크기로 프린트해서 작업자들이 현장에서 보기 편하게 준비합니다. A4로 출력해서 주는 경우도 많지만 제 경험상 A4는 글씨가 너무 작아서 작업자들이 보기에 많이 불편합니다. 1탄에서도 말했듯이 도면은 여러 페이지로 구성되는데, 첫 페이지는 보통 Overhead라고 부르는 무대 상부 도면이고, 셋업 첫날 작업을 하는데 필요한 도면입니다. 2페이지부터는 순서는 다를 수 있지만 FOH, 여기에 발코니(Balcony), Ceiling, Front Side가 포함되고, Side에는 붐스탠드와 레더, Deck 혹은 foot에는 무대 하부에 설치되는 조명기들과 포그/헤이져의 위치에 대한 정보가 담겨있습니다. 그 외에는 전식 도면 등이 있을 수 있습니다.
도면을 펼쳤을 때 가장 먼저 눈에 들어오는 건 극장 구조와 세트가 연한 그레이로 처리된 배경입니다. 중심부에는 CL(Center Line)이라는 센터라인이 있고, 그 양쪽으로 미터 단위로 점선이 그어져 있습니다. 이 점선들은 조명기를 정확한 위치에 행잉할 때 필요한 기준선입니다.

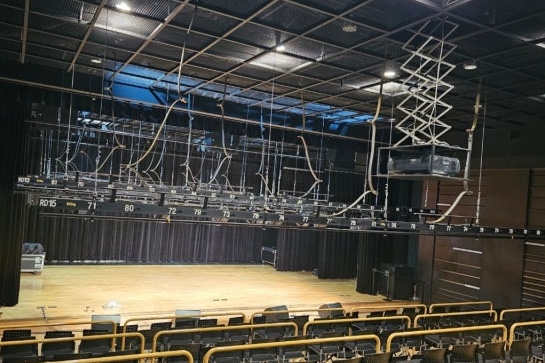

수많은 배턴 중에서 이번 공연에 조명 배턴으로 사용할 것들에는 각 배턴의 양 끝에는 원형 도형 안에 번호가 쓰여 있습니다. 이 원 안의 숫자가 바로 배턴 번호입니다. 배턴 번호는 다운스테이지(무대 앞쪽)에서 업스테이지(무대 뒤쪽) 방향으로 1, 2, 3 이렇게 올라갑니다. FOH의 경우에는 반대로 무대 쪽에서 객석 쪽으로 숫자가 커지는 식입니다. 배턴 번호 옆에는 박스 형태의 표가 연결되어 있는데, 이것이 바로 LINE SET SCHEDULE입니다. LINE SET SCHEDULE은 극장의 배턴을 이번 공연에서 어떻게 사용할지 정리해 둔 일람표입니다. 이 표에는 보통 세 가지 정보가 담겨 있습니다.
- No.(Name): 극장의 실제 배턴명 (예: SET 4, SUS 7 등)
- Description: 이 공연에서 사용되는 배턴의 역할이나 이름 (예: Electric 2)
- Trim: 배턴의 높이 (무대 바닥으로부터의 높이)
예를 들어 극장의 SET 배턴 4번이 이번 공연에서는 두 번째 조명 배턴(Electric 2)으로 사용될 수 있습니다. Trim 항목에 6500이라고 적혀 있다면, 이 배턴은 무대 바닥에서 6.5미터 높이에 고정해야 한다는 뜻입니다. 이 Trim 정보는 객석에서의 시야각, 세트 높이, 머리막 위치 등을 고려해 계산하여 정합니다.
무대 방향 용어와 측면도 해석
조명 도면을 읽는 데 가장 기본이 되는 건 무대 방향을 지칭하는 용어입니다. 무대 앞쪽은 Downstage, 뒤쪽은 Upstage라고 표기됩니다. 좌우는 무대에서 객석을 바라봤을 때를 기준으로 하는데, 왼쪽을 Stage Left(SL), 한국에서는 상수라고 부르고, 오른쪽을 Stage Right(SR), 하수라고 부릅니다. 이 기준을 정확히 이해하지 못하면 조명기 설치 위치가 완전히 달라질 수 있습니다.
특히 상, 하수는 많은 사람들이 헷갈려합니다. 객석에서 무대를 보고 있을 때는 구분이 쉽지만 무대 위쪽에서 여기저기 셋업을 하다보면 저도 가끔 상, 하수가 헷갈릴 때가 있습니다. 행잉 작업은 보통 객석 쪽을 바라보며 진행되는데 작업을 하다 보면 다른 팀과 동선이 겹쳐서 갑자기 어느 배턴에서는 Upstage 쪽을 바라보면서 작업하게 되기도 합니다. 그런 식으로 작업 위치가 계속 바뀌다 보면 순간적으로 좌우 감각이 뒤섞이게 되는데 항상 한 가지 기준을 기억해서 헷갈리지 않도록 주의해야 합니다.
상수, 하수는 영어 이름이 또 따로 있어서 측면도를 헷갈려 하는 사람도 많은데 사이드로 사용하는 조명기를 정확한 위치에 잘 설치하려면 측면도 보는 방법도 익혀야 합니다. 측면도에서는 SL, SR로 표시가 되어있고 무대 반대편에서 바라봤을 때의 단면입니다. 예를 들면 하수 측면 도면은 무대 상수에서 하수를 바라봤을 때의 모습인 것이죠. 그래서 객석이 왼쪽에 있습니다. 반대로 상수 도면을 객석이 오른쪽에 있습니다. 항상 객석이 어느 쪽에 있느냐를 확인하면 구분이 쉽습니다.
실제 셋업 작업 적용 방법
실제 조명 셋업 작업은 배턴별로 진행됩니다. 작업 시작 전에는 한 배턴에 필요한 조명기 종류와 개수를 먼저 파악해야 합니다. 예를 들어 Electric 2 배턴에 무빙라이트 8대, 서스포 12대가 필요하다면, 그에 해당하는 조명기를 미리 무대 위 해당 위치 근처에 준비시킵니다. 특히 무빙 박스의 경우 배턴이 내려오는 높이를 고려해 너무 가깝지 않게 스탠바이 시켜놓아야 합니다. 배턴이 완전히 내려오면 바로 정확한 위치에 행잉(hanging, 조명기를 배턴에 고정하는 작업)을 시작하는 거죠. 그래서 저는 도면을 작성할 때 각 배턴마다 어떤 조명기가 몇 대씩 사용되는지, 총 무게는 얼마인지, 사용하는 RD는 몇개인지 등 정보를 추가로 넣어줍니다. 이렇게 하면 작업자들이 셋업 하기에 훨씬 용이합니다.
극장마다 배턴에 미터표시가 되어있는 경우도 있지만 아닌 경우도 있는데 그럴 때는 정확하게 셋업하기 위해 행잉 전 먼저 줄자를 이용하여 테이프로 미터 표시를 하거나 조명기가 행잉 되어야 하는 위치에 표시합니다. 도면에 표시된 조명기의 위치는 세밀한 계산과 의도의 결과 끝에 결정된 것이기 때문에 작업자들은 정확하게 재현해야 합니다.
처음 조명 도면을 받았을 때는 복잡해 보이지만, 몇 번 셋업 작업을 해보면 점차 익숙해집니다. 도면 읽기는 결국 반복 학습입니다. 작업을 계속하다 보면 조명 구도에는 어느 정도 비슷한 패턴이 있기 때문에 금방 익숙해질 수 있습니다. 후에 어시스턴트 혹은 디자이너까지 진로를 생각하고 있다면 여러 공연의 셋업을 다니면서 도면을 모아보면 공부에 큰 도움이 됩니다. 사람마다 도면을 작성하는 스타일이 다르기 때문에 다양한 도면들을 보다 보면 어떻게 표시해야 보기 편한지, 작업에 도움이 되는지 등을 알 수 있을 겁니다.
